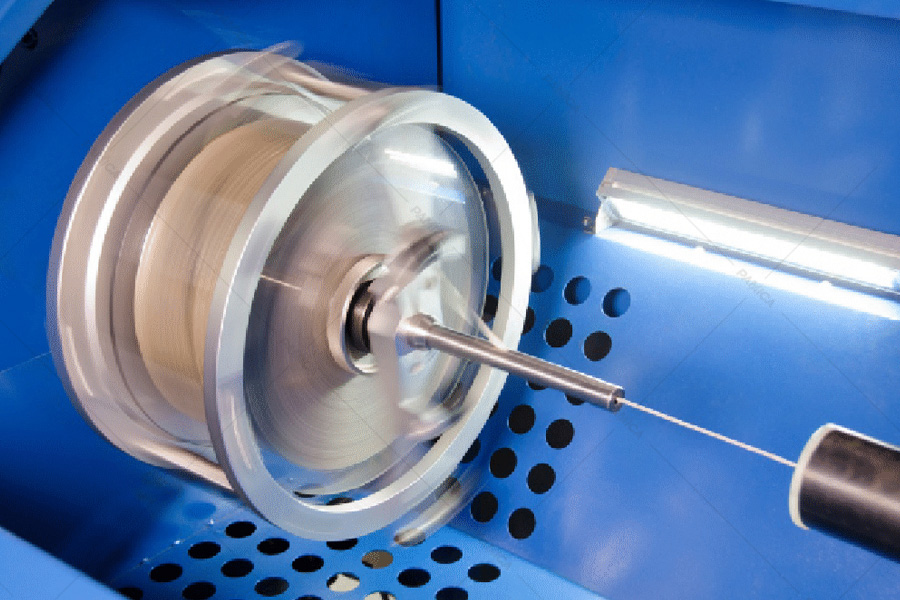

云母帶選材與繞包應(yīng)用
耐火線纜質(zhì)量控制要點(diǎn)
耐火電線電纜的質(zhì)量要求很高，制作難度大，影響質(zhì)量的因素和環(huán)節(jié)很多。對線纜制造廠來說，主要有原材料的質(zhì)量控制、生產(chǎn)過程的中間質(zhì)量控制和制成品的質(zhì)量控制三方面。 第一方面原材料的質(zhì)量控制主要是耐火云母帶的選用以及第二方面的中間質(zhì)量控制中的繞包工藝。
基于我們對耐火電線電纜的實(shí)際應(yīng)用跟蹤、學(xué)習(xí)和結(jié)合多年經(jīng)驗(yàn)及數(shù)據(jù)積累，特就原材料和繞包重迭率的選用提出建議。
Firwo®-FP 涂層云母帶應(yīng)用中的優(yōu)勢
- 云母帶用量節(jié)約50%
- 人工效率提高20%
- 注塑用量節(jié)約18%
耐火測試與繞包建議一覽表
| 測試標(biāo)準(zhǔn) |
耐火時間 (分鐘) |
電壓 | 溫度 | 測試條件 | 建議使用云母帶類型 |
至少 包帶層數(shù) |
至少 搭接率 |
| GB/T19216.11-2003 | 90 | 600/1000V | 750℃ | 暴露于火焰 | 金云母帶 | 2 | 30% |
| 合成云母帶 | 2 | 10% | |||||
| 煅燒白云母帶 | 1 | 20% | |||||
| 涂層云母帶（紙面） | 1 | 20% | |||||
| 涂層云母帶（布面） | 1 | 15% | |||||
| IEC 60331 | 90 | 1000V | 750℃ | 暴露于火焰 | 金云母帶 | 2 | 30% |
| 合成云母帶 | 2 | 10% | |||||
| 煅燒白云母帶 | 1 | 20% | |||||
| 涂層云母帶（紙面） | 1 | 20% | |||||
| 涂層云母帶（布面） | 1 | 15% | |||||
| EN 50200 | 90 | 600/1000V | 850℃ |
暴露于火焰 且5分鐘一次敲擊 |
特種單面金云母帶 | 2 | 50% |
| 合成云母帶 | 2 | 30% | |||||
| 煅燒白云母帶 | 2 | 20% | |||||
| 涂層云母帶（紙面） | 2 | 20% | |||||
| 涂層云母帶（布面） | 2 | 0% | |||||
| BS 6387 cat. C | 180 | 600/1000V | 950℃ | 暴露于火焰 | 特種單面金云母帶 | 3 | 50% |
| 單（雙）面合成云母帶 | 2 | 50% | |||||
| 單面煅燒白云母帶 | 2 | 30% | |||||
| 涂層云母帶（紙面） | 2 | 30% | |||||
| 合成涂層帶 | 2 | 20% | |||||
| 煅燒云母涂層帶 | 2 | 20% | |||||
| 涂層云母帶（布面） | 2 | 5% | |||||
| BS 6387 cat. W | 30 | 600/1000V | 650℃ |
暴露于火焰 且噴水 |
單面煅燒白云母帶 | 2 | 50% |
| 布面涂層帶 | 2 | 20% | |||||
| BS 6387 cat. Z | 15 | 600/1000V | 950℃ |
暴露于火焰 且5分鐘一次敲擊 |
特種單面金云母帶 | 3 | 50% |
| 單面煅燒白云母帶 | 2 | 50% | |||||
| 布面涂層帶 | 2 | 20% | |||||
| BS 8434-2 | 120 | 600/1000V | 950℃ |
暴露于火焰 60分鐘敲擊 60分鐘敲擊+噴淋 |
單面煅燒白云母帶 | 3 | 30% |
| 涂層帶（布面） | 2 | 50% | |||||
| DIN 4102 E30 | 30 | 600/1000V | 900℃ |
根據(jù)ISO178 溫度不斷上升 |
單面煅燒白云母帶 | 2 | 50% |
| 布面涂層帶 | 2 | 20% | |||||
| AS/NZS 3013 | 120 | 1000V | 1050℃ | 暴露于火焰 | 單面煅燒云母帶 | 3 | 50% |
| 合成云母涂層帶 | 3 | 30% | |||||
| 煅燒云母涂層帶 | 3 | 30% | |||||
| 涂層云母帶（布面） | 2 | 50% |
建議繞包速度(轉(zhuǎn)/分鐘): 1800-2500
注意: 以上技術(shù)數(shù)據(jù)在標(biāo)準(zhǔn)程序下進(jìn)行的實(shí)驗(yàn)室測試的平均結(jié)果，可能會發(fā)生變化，不構(gòu)成我們保證承擔(dān)法律責(zé)任的保證或陳述。
